分体式太阳热水系统-“爱唯尔”天窗分体系统

作者:admin 来源: 日期:2012-12-16 15:55:01 人气: 标签:皇明太阳能 分体式太阳热水系统 爱唯尔天窗分体系统
    • 分体式太阳热水系统:.热水小博士. 楼型不受限,热水自然来
    • 专为为高层建筑、别墅等提供热水。
    • 将集热器与储水箱分开,通过工质的自然或强制循环将集热器吸收太阳光而得到的热量传输到储水箱,从而得到热水(热量)的系统。
      主要包括:集热器、储水箱、控制部分、管路部分、过热保护、太阳能站、辅助热源。
      主要功能:温度巡检、过热保护、定温循环(确保即开即用)、辅助能源(电加热)保证高温热水需求或供暖需求。
“爱唯尔”天窗分体系统



特点:
1.集热器与蓄水箱的分离,保温蓄水箱可放置室内任何地方。
2.集热器安装在坡屋面,与建筑融为一体,实现建筑集能一体化
3.采用U型管集热器,工作介质采用不冻液进行传热,有很好的抗冻效果
4.智能化控制系统,使应用更加方便、可靠。
5.承压运行,蓄水量大,可多路供水。
6.功能强大;根据需求可以同供暖系统连接
7.316L不锈钢内胆

功能:
温差循环:该功能由控制系统根据集热器与储水箱的温度差来控制循环泵的启停,自动执行。
定温循环:通过循环系统来完成取水系统的定温控制,保证一开就有热水。
过热保护:分为集热系统保护和电加热过热保护;集热系统过热保护由控制系统控制散热器启停来实现,确保集热系统安全;电加热保护通过部件的温度感应自动执行,确保电加热能够在安全的状态下工作,要恢复工作状态时需手动操作。
防烫伤保护:该功能通过部件的温度感应自动执行,避免取水管路过热;管路温度由用户自己设定。
压力限定:该功能通过部件的压力、温度感应自动执行,确保蓄热系统能够在安全压力、温度条件下工作。
钟控电热:用户根据自己的用水习惯,设定某一时间点的水箱温度,控制仪自动执行

恒温功能:控制仪通过控制电加热保持水箱在某一恒定温度。

防冻功能:该功能由系统原配循环介质完成,确保系统在极限温度下的安全。



工作原理:

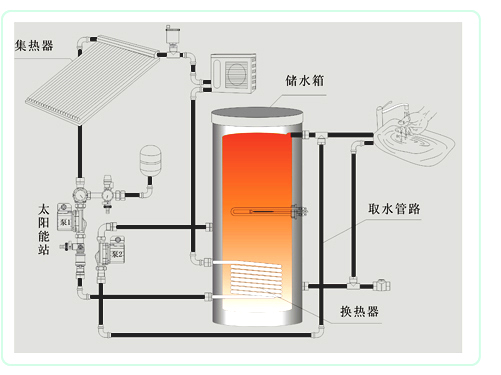

如图所示,集热器、换热器和泵站中的泵1构成温差循环管路。当集热器与水箱的温度差达到控制器设定值时泵1启动抽动管路中的工作介质运动,工作介质通过换热器将热量输入到水箱。当集热器与水箱的温度相差2℃时泵1停止;如此往复。
另外,泵2、水箱和用水端构成定温循环管路;当用水管路的温度降低到控制器设定的最低温度且水箱中的水温高于最低设定温度5℃时,泵2自动启动将管路中的冷水压入水箱,水箱中的热水与自来水再次混合出设定的热水。
电加热构成辅助热源部分,用于太阳能不足或对水温要求较高时的热量补充。
整个系统通过巡检电路采集信号并进行判断,从而控制泵1、2的启闭以达到控制整个系统的目的。
系统中的膨胀罐和泵站中的安全阀对循环管路分别起到缓冲压力和限定压力、散热器起到限定温度的作用,却保循环系统的安全。

技术参数:组成

类型

规格型号

集热器

储水箱

膨胀罐

太阳能站

散热器

控制器

分体系统

HFT300

HUJ2.1/58

300L

24L

1

1

HFT-I

储水箱:

规格型号

HFT-300

容量

300L

重量

80KG

外型尺寸

φ600×1780mm

内胆材料

316L

保温材料

聚氨脂

外套材料

涤纶编制物

保温层厚度

52mm

额定功率

3000W

额定电压

220V

额定电流

13.64A

最大工作温度

95℃

最大工作压力

0.6MPa

换热器面积

0.82mm2

换热器材料

T2

集热器:

规格型号

HUJ15/2.1(片)

外型尺寸

2235×1224×145mm3

重量(Kg)

61.2 Kg

真空管型号

φ58×2100 mm

真空管支数

15

集热器类型

U型管

保温材料

141B

反光板

流体类型

防冻介质

流体容量

2.58L

试验压力

1.3MPa

使用压力

<0.9MPa

日集热效率

>50%

采光面积

2.23 m2

外壳材料

6063T5

备注

300L用2片

膨胀罐:

规格型号

ER24

容量

24L

最大工作压力

1 MPa

预充压力

0.15 MPa

尺寸

φ320×355mm? 3/4″

工作温度

0℃~99℃

太阳能站:

规格型号

备注

外型尺寸

450×265×150 mm3

最大功率

186W

功率可进行调节

额定电压

220V,50HZ

允许使用温度

-10℃~+110℃

最大扬程

6m

最大工作压力

1.0MPa

循环泵数量

2个

最高环境温度

+40℃

控制器:

规格型号

HFT-I

额定电压

单向220V,50HZ

额定功率

5W

环境温度

0℃~+50℃

环境湿度

<90%

显示方式

LCD液晶显示

外型尺寸

215×160×60mm3
