皇明太阳能锅炉系统

作者:admin 来源: 日期:2012-12-16 15:49:45 人气: 标签:皇明太阳能 太阳能锅炉系统

是由太阳能集热系统、管路系统、储水系统、控制系统等组成,可以产生大量热水的太阳能热水系统,通俗称为“太阳能锅炉系统”。

为单位集体、工农业、学校、医院、酒店、房地产、运动场馆等集体供水

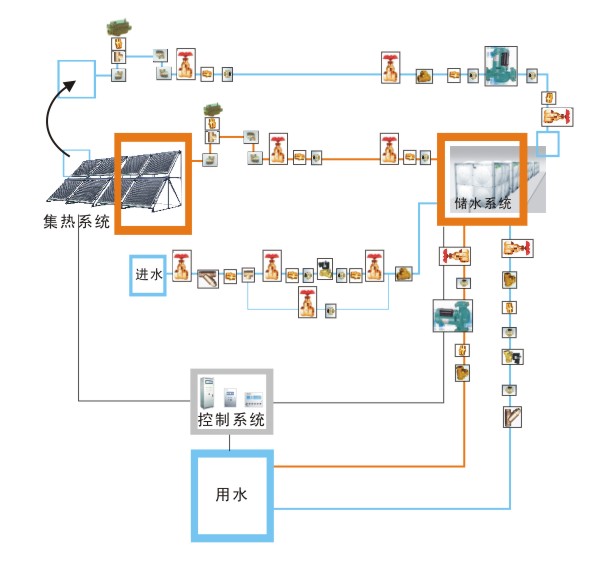

管路及配件系统


三高集热站

热循环导热效果好,传热快,水温更高。
专利干涉镀膜技术:吸收率高发射率低,高真空度,保温更优。
成熟的工业化生产工艺,现代化的模具生产线。
组合式支架,结构强度、标准化程度高。成熟的热镀锌防腐工艺,寿命长久。

储水系统

整体式储水系统

型号:HSX-10、HSX-15、HSX-20、HSX-25、HSX-30、HSX-40、HSX-50、HSX-80、HSX-100
特点:防腐性能好,“军舰”级防腐涂料,严格的工序控制,5天的防腐处理周期。

拼装式储水系统


型号:1吨、2吨、3吨、4吨、5吨、6吨、8吨、10吨15吨、20吨、25吨、30吨、35吨、40吨、50吨
特点:
防腐性能好,加厚内胆,成熟的船舶焊接工艺。
寿命长久,耐干烧,优质电热管
保温性能强,高性能聚氨酯保温层厚80mm,导热系数低,热损低。更省电节能,降低运行费用。

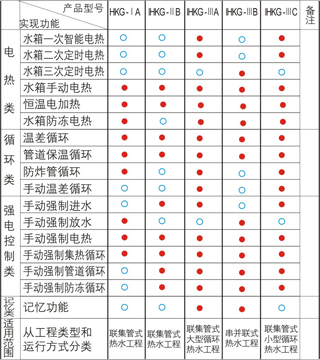

控制系统----SMS近程控制系统

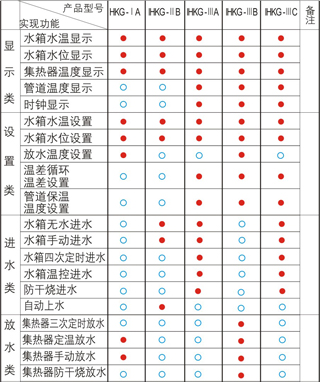

控制系统功能齐全,具有设定水位(温控上水,定时补水、无水补水)、温差循环、定时定温管道循环、防冻循环、定时电热、断电保护、循环超时停止等功能。


控制系统----TMS远程智控系统
远程监控——全盘掌控更安全
.系统可脱离上位机单独运行
.功能扩展灵活、方便
.图形化的人机界面,直观明了
.实时动画显示,形象逼真,操作简单、方便
.远程查询运行参数及诊断系统故障

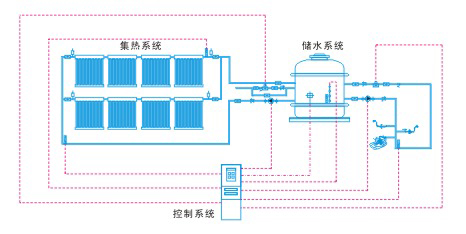

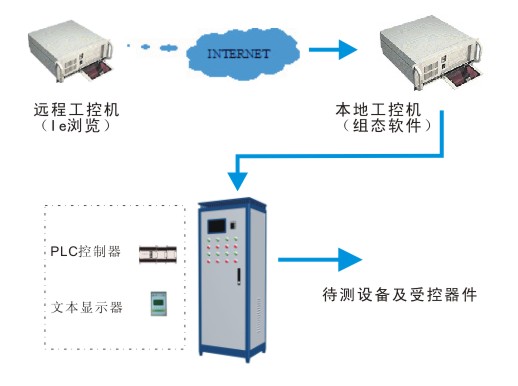

远程控制系统原理图

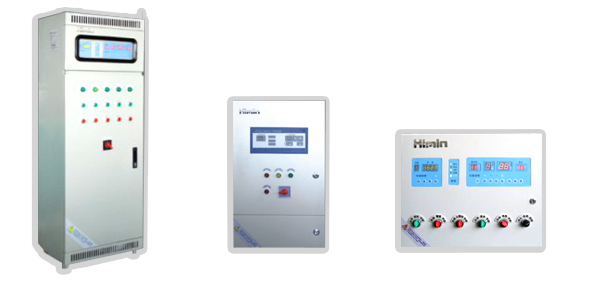

HYK-II型控制柜
该控制柜的主要组成为HKY-II型控制柜,该控制柜由PLC、文本显示器及低压配电等组成。
PLC(Programmable Logic Controller),是该控制柜的核心部件,中文全称为可编程逻辑控制器,他是一种数字运算操作的电子系统,专为在工业环境应用而设计。它采用可编程序存储器,用来在内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字式、模拟式的输入和输出,控制各种类型的工业过程。

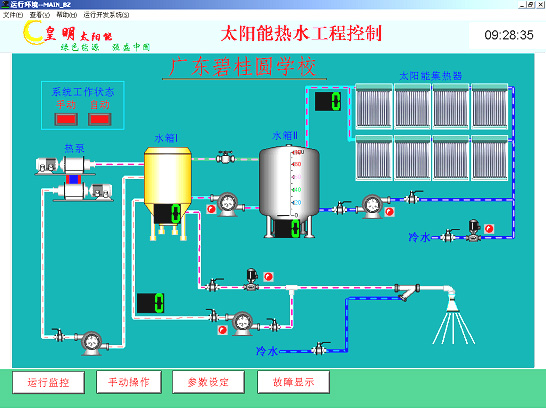

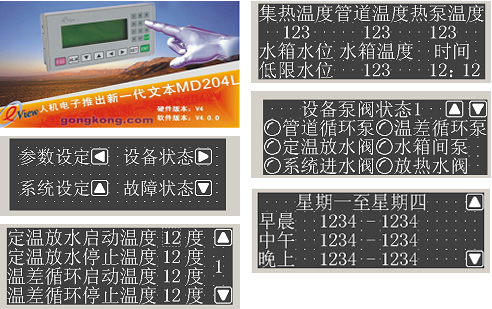

文本显示器(界面效果)

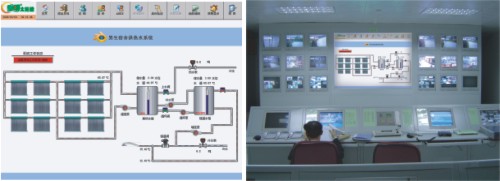

本地计算机监控
本地计算机监控部分主要由计算机、组态软件、通讯系统组成
组态软件:是用于快速构造和生成计算机监控系统的一种工具,它通过对现场数据的采集处理,以动画显示、报警处理、流程控制、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际问题的方案。
在我们项目中组态软件只实现动态界面显示、受控设备的参数设置以及部分设备的手动控制需要,并通过WEB发布接入到互联网络,这样系统可以不依赖于上位监控计算机而可以独立工作

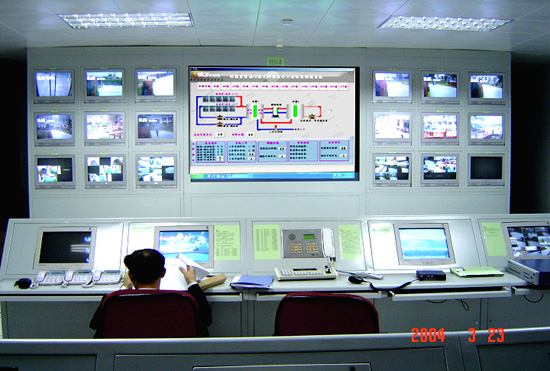

远程计算机监控
远程监控部分由互联网、皇明远程监控中心组成
皇明远程监控中心由路由器、计算机、显示器矩阵、中央超大显示屏、控制台等组成

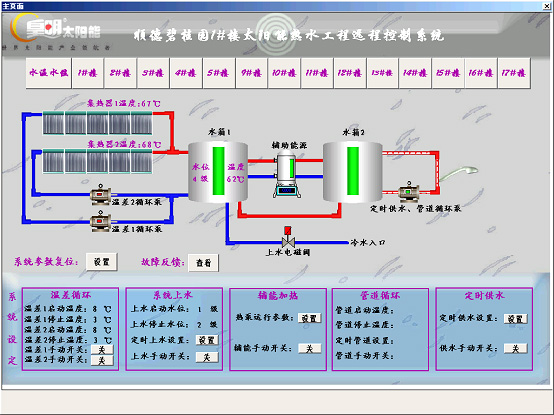

界面展示
